Saules fotoelektriskā (PV) sistēma ir pievienotu komponentu kopums, kas sastāv no PV moduļiem, saules invertora un novirzes - uz - sistēmas (BOS), kas var ģenerēt un saglabāt saules ģenerēšanu. Optimālas efektivitātes sasniegšanai PV sistēmā ir jāoptimizē daudzi faktori un jāapzinās komponentu funkcionalitāte un konfigurācija. Turklāt, lai nodrošinātu PV sistēmas ilgmūžību, ir ļoti svarīgi apgūt uzraudzības metodes un uzticamas inženiertehniskās metodes. Šeit ir 8 dažādas programmatūras saules fotoelektrisko sistēmu projektēšanai.
1 Homer Pro - Homer Energy, ASV
2 PV F - diagramma - F - diagrammas programmatūra, ASV
3 Pvplanner - Solargis, Slovākija
4 PVSYST - PVSYST SA, Šveice
5 RetScreen - Dabas resursi Kanāda, Kanāda
6 Sistēmas konsultanta modelis (SAM) - Nacionālā atjaunojamās enerģijas laboratorija (NREL), ASV
7 Solar Pro - Laplasa sistēmas, Japāna
8 Helioskops - Aurora Solar, ASV
Šo programmu salīdzinājums ir veikts, lai noskaidrotu, cik labi katrs ir saules enerģijas PV enerģijas sistēmu projektēšanā un simulācijā. Analīze tika veikta, koncentrējoties tikai uz SPV jaudu, un tādējādi programmas, kas imitē citus atjaunojamās enerģijas avotus, piemēram, vēju, biomasu utt., Ne vienmēr dod priekšroku. Balstoties uz autora individuālo mēģinājumu izmantot šīs programmas pastāvīgos projekta parametru vērtējumos, raksta beigās ir sniegts. Tika ņemti vērā šādi kritēriji:
-
Funkcijas un USP
-
Lietotāja saskarne
-
Vēsturiski laika dati
-
Modulis un invertora informācija
-
Cenu noteikšana
-
1 Homer Pro
Izstrādājis NREL (Nacionālā atjaunojamās enerģijas laboratorija) ASV, un vēlāk Homer Energy pastiprināta un izplatīta ir mikro - režģa optimizācijas programmatūra. Homērs apzīmē hibrīda optimizācijas modeli vairākiem enerģijas resursiem, un tam ir simulācijas, optimizācijas un jutīguma analīzes rīki.
CAPEX un OPEX aprēķins ir iespējams, izmantojot projekta vedni. Simulēt vairākus enerģijas avotus. Pievienojiet vairākas kravas. Aprēķinos var iekļaut tādus faktorus kā vēja ātrumu, degvielas izmaksas un emisijas sodus. Vietas meklēšana pēc nosaukuma iespējama. Nav īpaši paredzēts Saules PV. Neveido IV līknes datus vai neveic ēnojuma analīzi. Arī PV elektroenerģijas ražošanas ziņojums ir mazāk visaptverošs un detalizēts, jo ir ierobežota informācija par laika apstākļu datiem un moduļa datiem. Daudzi zaudējumu faktori PV enerģijas ražošanas laikā netiek pievienoti aprēķināšanai.
Shematisks skats ir noderīgs. Grafiskā izvēlņu sistēma ir plus. Nav intuitīvi un pārāk daudz parametru, lai tos pievienotu manuāli.
Var importēt TMY2/TMY3 datus no NREL vietnes. Arī NASA un Solargis datus var importēt no viņu vietnēm. Nav komplektā ar bezmaksas laikapstākļu datiem.
Var importēt moduļa datus. Programmā ir iekļauti tikai 8 moduļi (ieskaitot 1 generic) un 8 (ieskaitot 1 vispārēju) invertorus.
Pieejama mākoņu licencēšana. Pilnībā ielādēta pastāvīgā versija, kas pieejama komerciālā USD 4200/INR 280 000 izglītības USD 2100/INR 140 000 un studenta USD 350 gadā/INR 23 407 gadā
Iegūstiet savu 30 dienu bezmaksas izmēģinājumu šeit
Homer versijas X 64 3.6.3 ekrānuzņēmumi
(1.A attēls) Dizaina saskarne ar shematisku skatu
(1.B attēls) Simulācijas ziņojums
2 PV F - diagramma
Izstrādājis Viskonsinas Universitātes fakultātes, PV F - diagramma ir PV sistēmas analīzes projektēšanas programma, kas izmanto saules starojuma datus, lai aprēķinātu PV enerģijas ģenerēšanu, neņemot vērā variācijas, ko izraisa PV moduļi, invertori un citi mainīgie. Šī programma ir paredzēta akadēmiskiem mērķiem.
Vienkārša programma, kas aprēķina PV enerģijas izvadi, pamatojoties uz vispārēju moduli un invertoru. Visi dati, kas jāpievieno manuāli, un tāpēc ir grūti ātri salīdzināt ģenerēšanas datus, pārslēdzot moduļa datus, vietas ietilpību vai atrašanās vietu. Nav ēnojuma analīzes. Nav piemērots PV spēka aprēķināšanai reālās pasaules apstākļos. Var ģenerēt vienkāršu grafiku vai tabulas datus, bet tos nevar eksportēt.
Ļoti pamata un ērts aprēķināšanai, kad dati tiek ievadīti manuāli katram parametram. Tā ir makro iespējotu izklājlapu kolekcija. Ļoti ierobežota automatizācija un nav pieejami burvji.
300 atrašanās vietas ir komplektētas ar programmatūru. Nav iespējas importēt laika apstākļu datus no parastiem avotiem, piemēram, TMY3. Datus var pievienot tikai manuāli.
Aprēķiniem nav pievienots modulis vai invertora dati.
Students USD 400/INR 26 750 akadēmiskais USD 600/INR 40 000
Lejupielādējiet demonstrācijas versiju šeit
PV F - diagrammas versija 3.55W ekrānuzņēmumi
(2.A attēls) Dizaina saskarne ar manuālu datu ievades ekrānu
(2.B attēls) ikmēneša ģenerēšana, ekonomikas aprēķini un efektivitātes ziņojums
3 pvplanner
Šī programmatūra nāk no Saules resursu datu bāzes nodrošinātāja Solargis. Tā ir mākoņa balstīta programmatūra, kas darbojas uz SaaS (programmatūras kā pakalpojuma) platformu, un apgalvo, ka viņu dati ir ļoti precīzi un piedāvā stingru sistemātisku validācijas pieeju, kas palielina datu uzticamību.
Precīzi satelīta dati ļauj lietotājam veikt saules starojuma un PV jaudas potenciāla novērtēšanu un ģenerēt pārskatu 14 valodās. Tas automātiski aprēķina reljefa ēnojumu, tomēr nav iespēju iestatīt apkārtējās struktūras vai veikt gandrīz ēnojuma analīzi. Tā ir pieejama tikai kā tiešsaistes versija, tāpēc interneta savienojums ir obligāts. Ļauj uzņēmumiem izmantot savu API un piekļūt Solargis, izmantojot trešās puses lietotnes.
Uz simulāciju balstīta vienkārša iestatīšana trīs posmos. Interaktīvās augstas izšķirtspējas saules resursu kartes (IMAPS) ļauj lietotājiem precīzi precīzi noteikt vietnes atrašanās vietu. Saskarne ir glīta un intuitīva, bet interfeisa veiktspēju var ietekmēt interneta savienojamības ātrums, kas ir tiešsaistes programmatūras trūkums.
Pamata paketē ir iekļauti ilgtermiņa gada un mēneša vidējie dati. Nav iespēju importēt citus datu tipus, piemēram, NASA, Meteonorm, SAM vai lietotāju reģistrētus datus.
Izmanto vispārīgus moduļus, kuru pamatā ir vidēji 18 parasti izmantotie dažādu izgatavošanas moduļi, un lietotāji izvēlas starp CSI, CDTE un CIS moduļiem. Invertors ir arī vispārīgs, kurā lietotājs var definēt efektivitāti. Viņi apgalvo, ka variācijas lielākajā daļā moduļu nav lielāka par 1,22%, kas ir mazāka par saules starojuma variācijām, tāpēc nerodas nepieciešamība pēc moduļa un invertora datu bāzes.
Viena vieta un nav kartes funkcijas - USD 560/INR 37 500 gadā. Vairākas vietas un nav kartes funkcijas - USD 1700/INR 115 000 gadā. Vairākas vietas + kartes funkcija + tiešie normālā starojuma dati (DNI) - USD 3 600/INR 241 500 gadā.
30 - Dienas bezmaksas izmēģinājums
Pvplanner versijas 2.0 ekrānuzņēmumi
(3.A attēls) Interaktīvā IMAP funkcija, kas ļauj lietotājam precīzi noteikt atrašanās vietu
(3.b attēls) PV izvades dati par atlasīto atrašanās vietu
(3.c attēls) Izvēlētās vietas saules starojuma dati
(3.d attēls) Lejupielādējams pārskats, kas ģenerēts pieejams PDF/Excel/CSV formātos un 14 valodās
4 PVSYST
Izstrādājis Šveices fiziķis Andre Mermoud un elektrotehnikas inženieris Mišels Villoz Šī programmatūra tiek uzskatīta par PV sistēmas projektēšanas un simulācijas standartu visā pasaulē. Izstrādātāji apgalvo, ka šī programmatūra ir paredzēta arhitekti, inženieri, pētnieki un studenti.
Ātrs ražošanas novērtējums projekta plānošanas posmā, detalizēts pētījums, lielums, stundas novērtēšana un pārskatu ģenerēšana ir tās galvenās iezīmes. Parocīgs dizaina rīks PV sistēmas projektēšanai un novērtēšanai. Imitē lielāko daļu parametru, kas nepieciešami PV sistēmas dizaineriem un palīdz ģenerēt visaptverošu simulācijas ziņojumu.
Ļauj augstu dažādu faktoru kontroli. Ja šī programma kavējas, ir tā spēja rīkoties ar ēnu analīzi. Tā perspektīvais rīks avārijas atkārto izmantošanu un jūtas nestabils, simulējot ēnojumu un nesniedz nekādas vizuālas ēnošanas norādes. Programmas ekrānu nevar maksimizēt, tāpēc var būt garlaicīgs, lai redzētu visus parametrus, ja izmantojat nelielu monitoru.
Saišu Meteonorm jaunākais datu fails. Var arī ap 15 dažādiem datu avotiem, kas aptver lielāko daļu reģionu visā pasaulē. Var arī importēt lietotāju definētus datus.
Sametās datu bāze no fotonu publikācijas, kurā ir uzskaitīti tūkstošiem moduļu un invertora modeļu. Var arī ievadīt lietotāju definētus datus.
Ierobežota versija ļauj līdz 30kW instalācijām un kuģiem USD 1 040/INR 70 000. Neierobežoti versijas kuģi USD 1 351/INR 90,685
PVSYST versijas ekrānuzņēmumi 6.47
(4.A attēls) Projekta iestatīšanas ekrāns
(4.B attēls) Projekta simulācijas parametri
(4.c attēls) Zaudējumu koeficientu iestatīšana
(4.d attēls) ēnojuma analīze, izmantojot perspektīvo rīku
(4.e attēls) Parametru optimizācijas rīks
(4.f attēls) Ziņojuma kopsavilkums
(4.g attēls) Enerģijas ražošanas ziņojums
(4.h attēls) Zaudējumu ziņojums, kurā norādīti dažādi faktori
5 RetScreen
Izstrādājis Kanādas National Resources Canada Tas ir Excel - balstīts tīras enerģijas projekta analīzes programmatūras rīks, kas palīdz ātri un lēti noteikt potenciālo atjaunojamās enerģijas, energoefektivitātes un CO -}}}}}}}}}}}}}}}}}}}}}}}}}}} Ģenerēšanas tehnisko dzīvotspējas tehnisko dzīvotspēju.
Bezmaksas programma, kas sastāv no makro iespējotas izklājlapas, kurai ir visas formulas, lai aprēķinātu dažāda veida enerģijas avotus, ieskaitot saules enerģijas PV, un ļauj lietotājam aprēķināt PV enerģijas ražošanu, pamatojoties uz atrašanās vietu, veiciet izmaksu analīzi un nosaka projekta iespējamību. Labi studentiem un ērts rīks tiem, kuri varētu vēlēties aplūkot ieguldījumus un atgriezties Saules PV projektā agrīnā stadijā. Nav ēnojuma analīzes vai ziņošanas funkcijas.
Diezgan viegli lietojams, jo tā ir regulāra Excel izklājlapa, pie kuras ir pieraduši vairums lietotāju, un ir iespējoti makro ar iespējām, no kurām izvēlēties no nolaižamajiem sarakstiem. Šo vērtību un procentuālo daudzumu modifikācijas nav daudz.
Nāk ir ielādēti ar NASA datu bāzes vēsturiskajiem laikapstākļu datiem, kas aptver visas lielākās pilsētas visā pasaulē. Nav iespēju pievienot citus datu avotus vai pielāgotus datus.
Komplektā ir ierobežots skaits moduļu, bet ne invertoru. Pielāgota moduļa vai invertora datu pievienošanai nav iespējas.
Bez maksas. Pieejams lejupielādei no Kanādas Nacionālo resursu vietnes.
Iegūstiet savu bezmaksas kopiju šeit
RetScreen versijas ekrānuzņēmumi 4. versija
(5.A attēls) Sākuma ekrāns, kur tiek izvēlēta informācija par projektu un atrašanās vietu
(5.B attēls) Klimata datu izvēle
(5.c attēls) Moduļa un vēlamā novērtējuma izvēle
(5D. Attēls) enerģijas ražošanas aprēķini, kas iegūti kopā ar finanšu un emisiju analīzi
6 Sistēmas konsultanta modelis (SAM)
Bezmaksas programmatūra, ko izstrādājusi ASV Enerģētikas departaments (DOE) un Nacionālā atjaunojamās enerģijas laboratorija (NREL), tas ir veiktspējas un finanšu modelis, kas paredzēts, lai palīdzētu lēmumu pieņemšanā (ņemt vērā ASV datus un enerģētikas politiku) projekta plānošanas posmā.
SAM veic veiktspējas prognozes un enerģijas aprēķinu izmaksas tīklam - savienoti enerģijas projekti, pamatojoties uz instalācijas un darbības izmaksām un sistēmas projektēšanas parametriem, ko norādījis lietotājs. Ir iestatījumi dažāda veida finanšu modeļiem, kas tiek izmantoti ASV, un lietotājs var izvēlēties piemērotu opciju un sniegt ievadi, lai palaistu simulāciju un ģenerētu ziņojumus par paaudzi, zaudējumiem un finanšu datiem. Nepiedāvā ēnojuma analīzi, bet var importēt šos datus no PVSYST.
Nepieciešams daudz manuālu datu ievadīšana, un, ja jūs esat persona, kurai nav fona PV sistēmas projektēšanā, jūs, iespējams, šķiet, ka tas ir mazliet milzīgs.
Lejupielādē datus no Nacionālās saules radiācijas datu bāzes, kas aptver daudzas pilsētas no visas pasaules. Ļauj importēt TMY2, TMY3 un EPW datus.
Liela moduļu un invertoru datu bāze, ko uzskaitījusi CEC (Kalifornijas elektrības komisija) un Sandia Nacionālās laboratorijas, ir komplektā ar programmatūru vai arī to var brīvi lejupielādēt.
Bez maksas.
Iegūstiet savu bezmaksas kopiju šeit
SAM versijas ekrānuzņēmumi 3.14
(6.A attēls) Projekta atrašanās vietas izvēle
(6.B attēls) Moduļa un vēlamā vērtējuma izvēle
(6.c attēls) ēnojuma aprēķina redaktors
(6.d attēls) Simulācijas vadīšana
(6.E attēls) Simulācijas ziņojums
7 Solar Pro
Šī ir vienīgā programmatūra MNRE sarakstā, kas piedāvā minūti - ar - minūtes aprēķinu, padarot to par vienu no visprecīzākajām un arī vienīgajām programmatūrai, kas piedāvā interaktīvu 3D lietotāja interfeisu, kas ļauj vizualizēt PV sistēmas instalēšanu un redzēt reālā laika izmaiņas ēnojumā un enerģijas veidošanā, pārvietojot objektus 3D telpā.
Piedāvājot augstu PV enerģijas ražošanas precizitātes līmeni, pateicoties tās unikālajai minūtei - ar - minūtes aprēķina formulu, kas prasa kumulatīvu kilovatu lasījumu, nevis parasto vidējo kilovatstundu lasīšanu, kas prasa lielāko daļu citas programmatūras. Tā arī detalizēta interaktīva ēnojuma analīze ļauj lietotājam precīzi noteikt konkrētās jomas, kuras tiek ietekmētas, un veikt nepieciešamās izmaiņas dizainā, lai uzlabotu paaudzi. Vērts pieminēt arī kartes funkciju, kas palīdz uzzīmēt vietnes izkārtojumu ar satelīta zemes attēlu palīdzību.
Viena no visvairāk lietotāja - draudzīgām lietotāja saskarnēm. Simulācijas vednis palīdz lietotājam ātri iestatīt instalāciju neatkarīgi no tā, vai tas ir jumta vai megavat līmeņa projekts. 3D CAD vide ļauj lietotājam interaktīvi veidot vidi ap to, velkot un nometot 3D objektus. Precīzas animācijas parāda ēnojuma ietekmi uz moduļiem, un lietotāji var pielāgot objektu stāvokli, kas nāk saules ceļā, un nekavējoties redzēt rezultātu uz skartajiem moduļiem. Iebūvētais - kartes funkcijā saglabā dizaineram laiku, kas nepieciešams vizuālās vietnes apsekojuma un apgabala aprēķina veikšanai.
Programmatūra ir saistīta ar datiem no simtiem laika staciju visā pasaulē. Lietotājs var arī izvēlēties importēt Meteonorm, Solar GIS vai lietotāju ģenerētos datus, kas saglabāti tabulas formātā.
Nāk komplektā ar vairāk nekā 25 000 moduļiem un invertoriem, kas uzskaitīti fotonu datu bāzē. Lietotājs var arī izvēlēties vispārīgus moduļus un invertorus no saraksta, kas ļauj lietotājam pielāgot parametrus.
Izglītības versijas cena ir USD 1 300/INR 90 000 Komerciālā versija tiek piegādāta USD 2 050/INR 137 000
30 dienu bezmaksas izmēģinājums
Solar Pro versijas ekrānuzņēmumi 4.3.
(7.a att.) Simulācijas vednis nodrošina darbību - ar - STEP PV sistēmas iestatīšanas vadlīnijām
(7.b attēls) 3D CAD saskarne, kurā parādīta interaktīva ēnojuma un ēku konstrukcija
(7.c attēls) Build - Microsoft Bing kartes funkcijā ļauj pārklājošu instalēšanu satelīta kartes attēlos
(7.d att.) Automātiskā masīva instalēšanas funkcija, kas padara jumta pārklājuma moduļus ērti pārklājumu
(7E fig.) Ēnu kartēšanas funkcija, kas precīzi norāda moduļus, kurus ietekmē ēnojums
(7f attēls) Viegli mainīt vadu virzienu, lai optimizētu sistēmu
(7.g attēls) Dažādu koeficientu iestatīšana, ņemot vērā zaudējumu faktorus

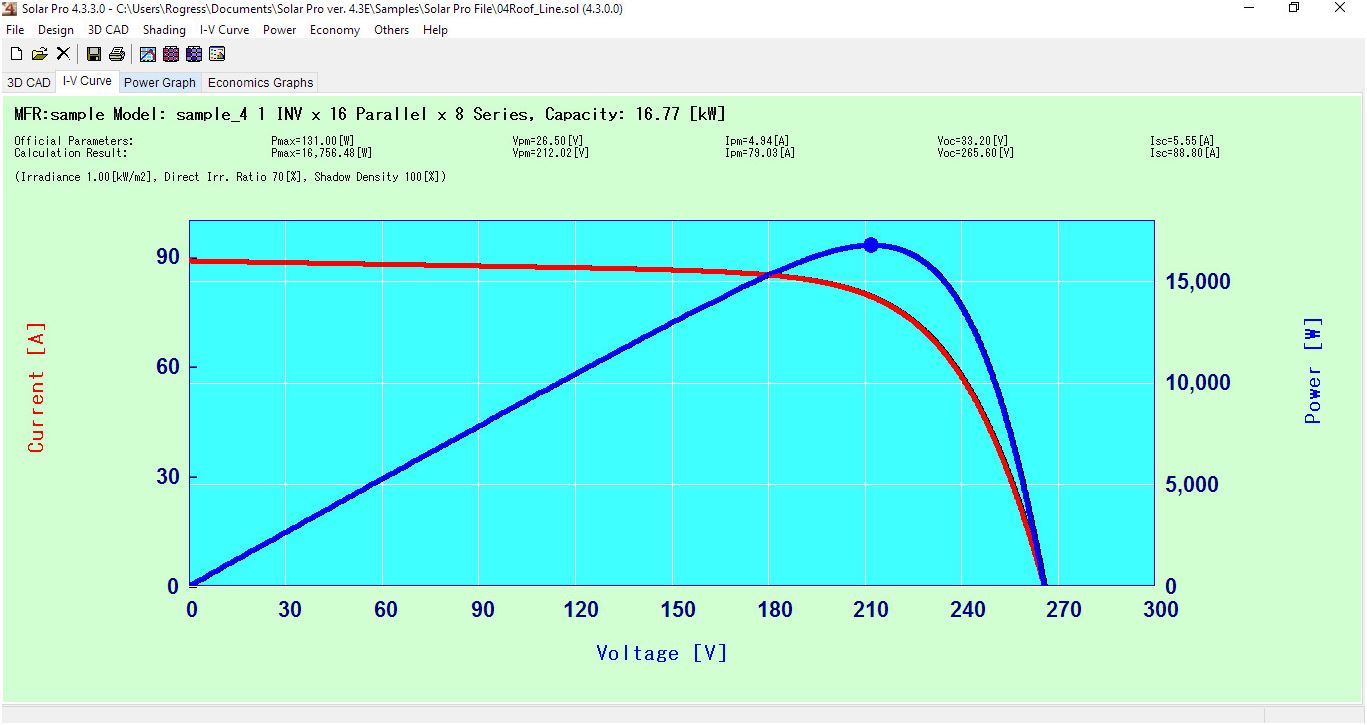

(7.h attēls
(7I attēls) Strāvas diagramma, kas ģenerēta pēc simulācijas
(7.j.
(7.k att.) Simulācijas ziņojums ar detalizētiem 12 mēnešu paaudzes datiem un ekonomisko analīzi
Punktu kopsavilkums (vispārējais un kritēriji)
(Autore vēlas pateikties programmatūras izstrādātājiem par atbalstu kandidātiem, kuri plāno uztvert PV sistēmas dizainu kā profesiju, ļaujot lietotājiem brīvi lejupielādēt, izmēģināt un novērtēt savas programmas. Tieši šajā garā šis ziņojums ir izveidots, mēģinot izcelt, kādu unikālo pieredzi katrs no šiem programmatūras piedāvājumiem neņem vērā to, kā katrs vērtē otru)
8 Helioskops
Helioscope nodrošina izsmalcinātu tīmekļa - balstītu platformu, kas uzsver vienkāršību, nezaudējot analītisko jaudu, padarot sarežģītu sistēmas dizainu un enerģijas simulācijas pieejamus saules enerģijas speciālistiem ar atšķirīgu kompetences līmeni.
Galvenās funkcijas:
Intuitīva lietotāja interfeiss
Helioscope nodrošina intuitīvu un ērtu - {- izmantošanas interfeisu, ļaujot lietotājiem ātri izveidot un modificēt saules projekta projektus, izmantojot vilkšanu - un - pilienu funkcionalitāti un interaktīvās kartēšanas rīkus.
Precīza veiktspējas simulācija
Izmantojot uzlabotas fiziskās modelēšanas tehnoloģijas, programmatūra dažādos apstākļos precīzi prognozē fotoelektrisko sistēmu veiktspēju. Helioskops apsver vairākus faktorus, ieskaitot ēnojumu, temperatūru, azimutu un slīpumu, nodrošinot uzticamas enerģijas ražošanas prognozes.
Ēnu analīze
Jaudīga ēnu analīzes funkcionalitāte ļauj detalizēti simulēt un analizēt ēnojuma ietekmi uz saules paneļiem pēc ēkām, kokiem un citiem šķēršļiem, palīdzot lietotājiem maksimizēt sistēmas efektivitāti.
Sistēmas optimizācija
Lietotāji var optimizēt sistēmas konfigurāciju, ieskaitot moduļa izvēli, invertora konfigurāciju un elektrisko dizainu. Helioskops automātiski ģenerē optimālu risinājumu, palīdzot lietotājiem projektēšanas procesa laikā pieņemt apzinātus lēmumus.
Projekta pārskati
Ģenerēt detalizētus projekta pārskatus, ieskaitot darbības prognozes, sistēmas projektēšanas rasējumus un ekonomisko analīzi. Šie ziņojumi ir nenovērtējami projekta priekšlikumiem un klientu komunikācijām, uzlabojot projektu profesionalitāti un uzticamību.
Helioscope nodrošina visaptverošu atbalstu saules enerģijas projektiem, sākot no sākotnējā projektēšanas līdz galīgajai ieviešanai, nodrošinot projekta izmaksas - efektivitāti un efektivitāti.
