【Produkta ieviešana】 | |
šūna | Mono 156.75mmx31.2mm augstas efektivitātes saules baterija |
Nē. šūnu skaits | 408(34×12) |
Nominālā maksimālā jauda (Pmax) | 405W (405W) |
Sadales kārba | Ip67 (Ip67) |
Maksimālais sistēmas spriegums | 1000V/1500V LĪDZSTRĀVA(IEC) |
Darba temperatūra | -40°C ~+85°C |
Dimensijas | 1941mm×1048mm×40mm |
svars | 23kg±3% |
【Produkta apraksts】

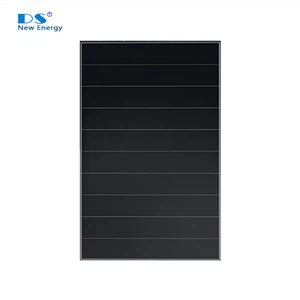

Saules enerģijas panelis, kas sastāv no: saules bateriju plurālisma, kas elektriski savienoti viens ar otru virknē virtenes virzienā, katru saules bateriju veido saules bateriju sloksnes, kas ir sašķaudītas viena pret otru pa šķembu virzienu, kur slinga virziens ir perpendikulārs virtenes virzienam.
5-10% vairāk moduļa jaudas ir ieguvums 34x12 izkārtojuma grieztajiem klučiem jauns dizains 405W aptumsuma mono saules Pv panelis, kas ir vadošās pastas pielietojuma rezultāts, kas ļauj izmantot jaunas starpsavienojumu tehnoloģijas.
Salīdzinot ar standarta saules moduļu struktūru, ir divi papildu soļi, viens ir šūnu griešana sloksnēs (1/5 vai 1/6 standarta elementu), otrs ir vadošā pastas drukāšana uz lāzergrieztu šūnu slokšņu malas un šindeļu pārklāšanās, veidojot virkni.
Šindeļu moduļu jauda tiek palielināta, ievērojami uzlabojot aktīvo elementu zonu modulī, samazinot ēnošanu un netīrības zudumus, samazinot starpsavienojumu zudumus.
1 GALVENĀS FUNKCIJAS
2 MEHĀNISKAS DIAGRAMMAS
3 ELEKTRISKIE PARAMETRI STC
Nominālā maksimālā jauda(Pmax) [W] | 390 | 395 | 400 | 405 |
Atvērtās ķēdes spriegums (Voc) [V] | 44.71 | 44.91 | 45.12 | 45.32 |
Maksimālais jaudas spriegums (Vmp) [V] | 36.80 | 37.01 | 37.21 | 37.41 |
Īssavienojuma strāva(ISC) [A] | 11.16 | 11.24 | 11.33 | 11.41 |
Maksimālā jaudas strāva(imp) [A] | 10.60 | 10.67 | 10.75 | 10.82 |
Moduļa efektivitāte [%] | 19.17 | 19.42 | 19.66 | 19.91 |
Jaudas tolerance | 0 ~ + 5W | |||
Isc(α_Isc) temperatūras koeficients | 0,05%/°C | |||
Voc(β_Voc) temperatūras koeficients | -0,275%/°C | |||
Temperatūras koeficients Pmax(γ_Pmp) | -0,368%/°C | |||
Stc | Starojums 1000W/m², šūnu temperatūra 25°C, AM1.5G | |||
Kristāliskā silīcija saules baterijām ir salīdzinoši zemas iekārtu izmaksas, bet augsts patēriņš un akumulatora izmaksas, bet arī augsta fotoelektriskā pārveidošanas efektivitāte, kas ir piemērota elektroenerģijas ražošanai āra saules gaismā. Plānas plēves saules baterijas, salīdzinoši augstas iekārtu izmaksas, bet patēriņš un akumulatora izmaksas ir ļoti zemas, bet fotoelektriskā pārveidošanas efektivitāte ir vairāk nekā puse no kristāla silīcija šūnām, bet vājais gaismas efekts ir ļoti labs, parastā gaismā var ražot arī elektrību, piemēram, kalkulatoru saules baterijas.
