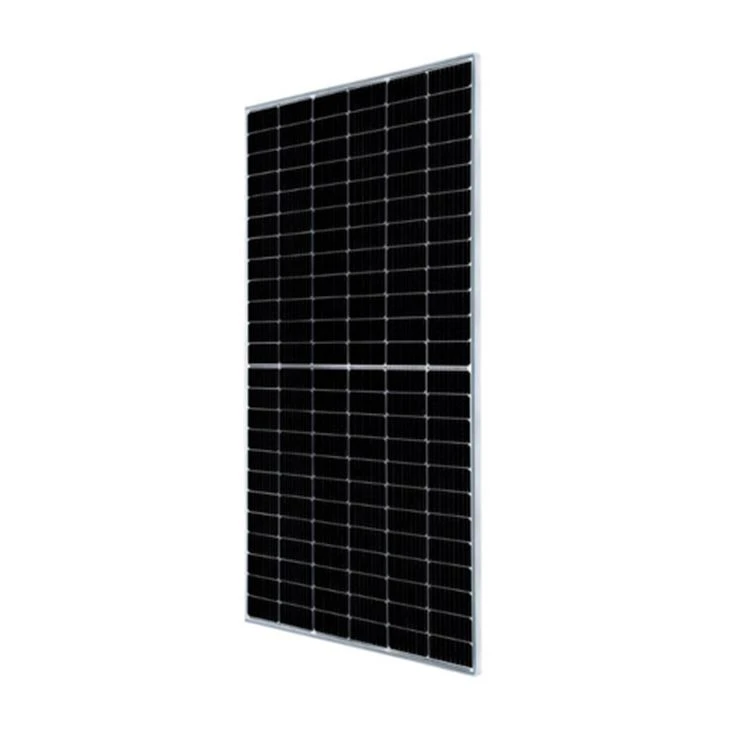

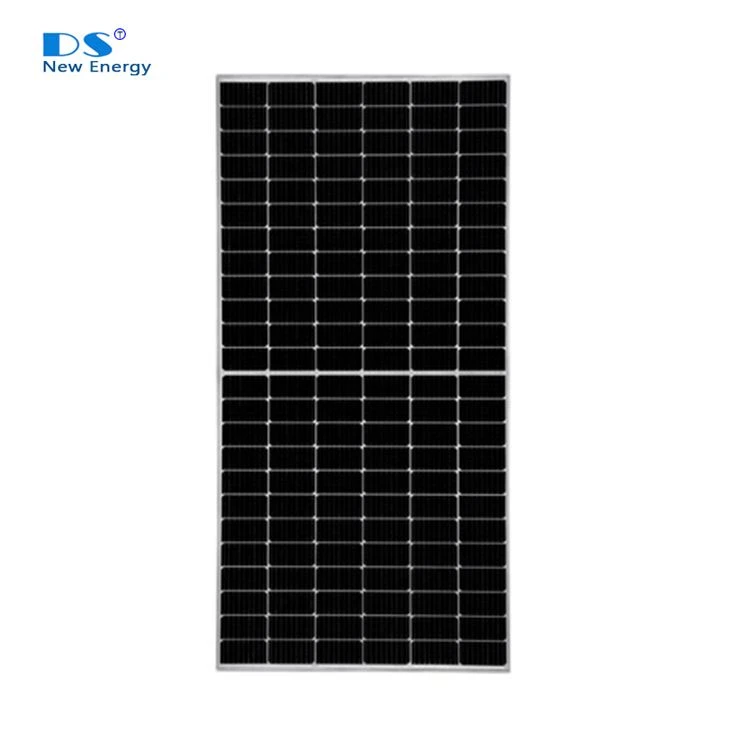

【Produkta ieviešana】
Šūna | Mono |
Šūnu skaits | 144（6×24） |
Nominālā maksimālā jauda (Pmax) | 410W |
Maksimālā efektivitāte | 20.4% |
Sadales kārba | IP68 |
Maksimālais sistēmas spriegums | 1000V / 1500V DC |
Darbības temperatūra | -40℃～+85℃ |
【Produkta apraksts】
Puse sagriezta tehnoloģija ir burtiski normālas saules baterijas, kas ir pārgrieztas uz pusēm. Tā vietā, lai būtu 60 saules baterijas, kā to dara lielākā daļa paneļu, kas tiek uzlikti uz jumtiem, tiem ir 144 puse izmēra. Tā rezultātā ir mazāka elektriskā pretestība, kas uzlabo efektivitāti. Papildu ieguvums ir tas, ka puse sagriezti paneļi labāk izturas pret ēnas iedarbību nekā standarta saules paneļi. Tas nenotiek tieši tāpēc, ka šūnas tiek pārgrieztas uz pusēm, bet gan tāpēc, ka tās ir savienotas kopā.
Šī ģimenes saules bateriju paneļa tehnoloģija, kurā izmantota puse šūnu (daļēji sagriezta), ir iekapsulēta ar 144 puselementiem un 6x24 izkārtojumu. Šis ģimenes saules panelis ar jaudu līdz 410 W palīdz samazināt BOS izmaksas.
【Galvenās iezīmes】

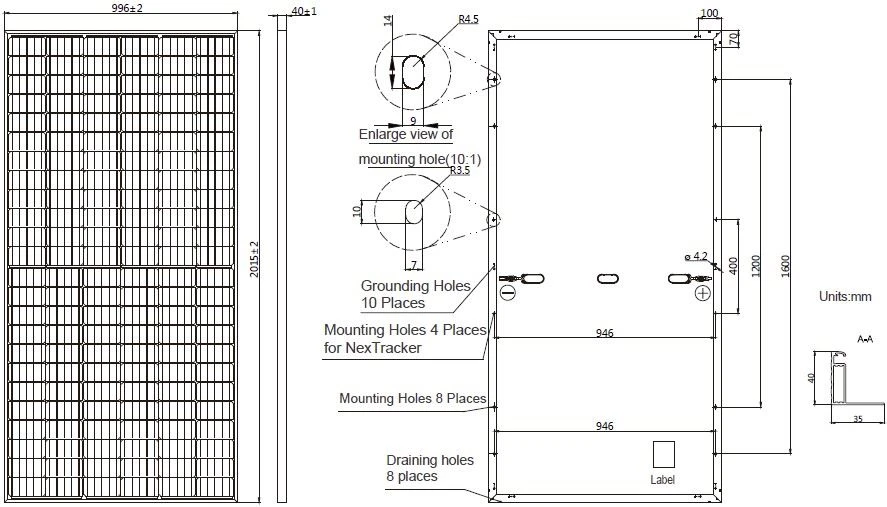

【PV moduļa izmērs】
Elektriskie dati STC】
Nominālā maksimālā jauda (Pmax) [W] | 390 | 395 | 400 | 405 | 410 |
Atvērtas ķēdes spriegums (Voc) [V] | 48.91 | 49.21 | 49.50 | 49.81 | 50.12 |
Maksimālais jaudas spriegums (Vmp) [V] | 40.55 | 40.85 | 41.17 | 41.46 | 41.76 |
Īssavienojuma strāva (Isc) [A] | 10.16 | 10.21 | 10.26 | 10.32 | 10.37 |
Maksimālā jaudas strāva (Imp) [A] | 9.62 | 9.67 | 9.72 | 9.77 | 9.82 |
Moduļa efektivitāte [%] | 19.4 | 19.7 | 19.9 | 20.2 | 20.4 |
Spēka tolerance | 0~+5W | ||||
Isc temperatūras koeficients (α_Isc) | 0.05%/℃ | ||||
Voc temperatūras koeficients (β_Voc) | -0.288%/℃ | ||||
Pmax temperatūras koeficients (γ_Pmp) | -0.349%/℃ | ||||
STC | Apstarošana 1000W / m², šūnas temperatūra 25 ℃, AM1,5G | ||||
【Elektriskie dati NOCT un darbības apstākļos】
ELEKTRISKIE PARAMETRI NOKĀ | |||||
VEIDS | 390 | 395 | 400 | 405 | 410 |
Nominālā maksimālā jauda (Pmax) [W] | 289 | 292 | 296 | 300 | 303 |
Atvērtas ķēdes spriegums (Voc) [V] | 45.04 | 45.30 | 45.56 | 45.81 | 46.06 |
Maksimālais jaudas spriegums (Vmp) [V] | 37.29 | 37.52 | 37.76 | 38.03 | 38.28 |
Īssavienojuma strāva (Isc) [A] | 8.18 | 8.23 | 8.28 | 8.33 | 8.38 |
Maksimālā jaudas strāva (Imp) [A] | 7.74 | 7.79 | 7.84 | 7.88 | 7.93 |
NOKT | Apstarošana 800W / m², apkārtējā temperatūra 20 ℃, vēja ātrums 1m / s, AM1,5G | ||||
DARBĪBAS NOSACĪJUMI | |
Maksimālais sistēmas spriegums | 1000 V / 1500 V DC (IEC) |
Darbības temperatūra | -40℃~+85℃ |
Maksimālais sērijas drošinātājs | 20A |
Maksimālā statiskā slodze priekšā | 5400Pa |
Maksimālā statiskā slodze, aizmugure | 2400Pa |
NOKT | 45±2℃ |
Pieteikuma klase | A klase |

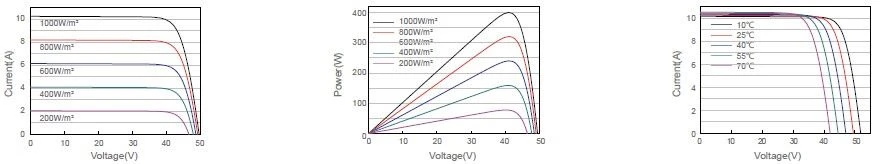

【Strāvas sprieguma līknes】
【Mehāniskie dati】
svars | 22,7 kg ± 3% |
Izmēri | 2015 ± 2mm × 996 ± 2mm × 40 ± 1mm |
Kabeļa šķērsgriezuma izmērs | 4mm2 |
Šūnu skaits | 144(6x24) |
Sadales kārba | IP68, 3 diodes |
Savienotājs | QC 4.10-35 |
Kabeļa garums (ieskaitot savienotāju) | Portrets: 300 mm (+) / 400 mm (-) |
Iepakojuma konfigurācija | 30 par paleti |
【Sertifikāts】
【Garantija】
