【Produkta ieviešana】
Šūna | Mono |
Šūnu skaits | 96（8×12） |
Nominālā maksimālā jauda (Pmax) | 520W |
Maksimālā efektivitāte | 20.3% |
Sadales kārba | IP68 |
Maksimālais sistēmas spriegums | 1000V / 1500V DC |
Darbības temperatūra | -40℃～+85℃ |
【Produkta apraksts】

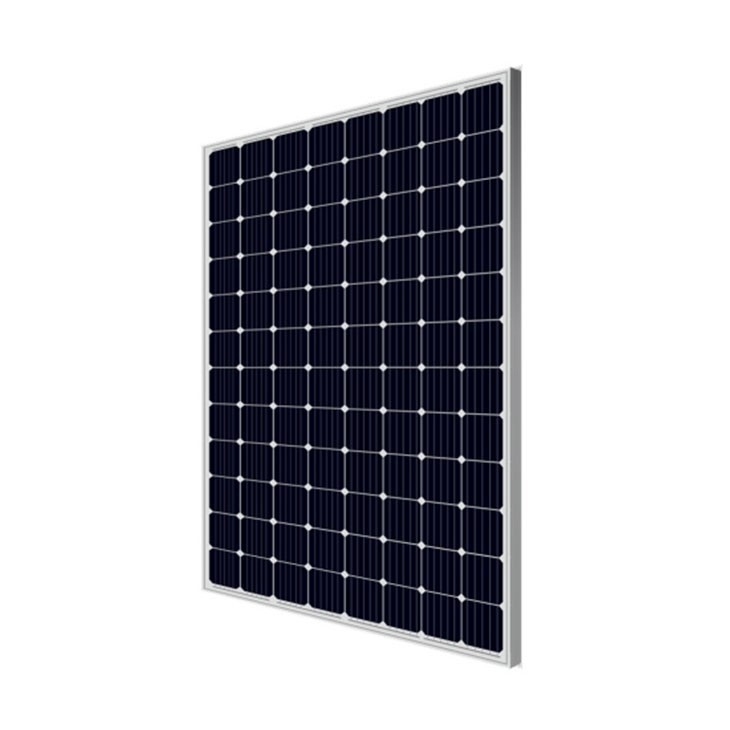

Vairāk nekā 500 W PERC monokristālisks saules panelis. Šī augstas veiktspējas moduļu sērija, kuru darbina 96 gabali augstas efektivitātes PERCIUM šūnu, nodrošina visrentablāko risinājumu LCOE samazināšanai visām lielām vai mazām PV sistēmām.
【Galvenās iezīmes】
【PV moduļa izmērs】
Elektriskie dati STC】
Nominālā maksimālā jauda (Pmax) [W] | 480 | 490 | 500 | 510 | 520 |
Atvērtas ķēdes spriegums (Voc) [V] | 63.16 | 63.68 | 64.2 | 64.72 | 65.24 |
Maksimālais jaudas spriegums (Vmp) [V] | 51.76 | 52.33 | 52.83 | 53.38 | 53.87 |
Īssavienojuma strāva (Isc) [A] | 9.81 | 9.91 | 10.01 | 10.11 | 10.21 |
Maksimālā jaudas strāva (Imp) [A] | 9.28 | 9.37 | 9.47 | 9.56 | 9.66 |
Moduļa efektivitāte [%] | 18.7% | 19.1% | 19.5% | 19.9% | 20.3% |
Spēka tolerance | 0~+5W | ||||
Isc temperatūras koeficients (α_Isc) | 0.05%/℃ | ||||
Voc temperatūras koeficients (β_Voc) | -0.275%/℃ | ||||
Pmax temperatūras koeficients (γ_Pmp) | -0.368%/℃ | ||||
STC | Apstarošana 1000W / m², šūnas temperatūra 25 ℃, AM1,5G | ||||
【Elektriskie dati NOCT un darbības apstākļos】
ELEKTRISKIE PARAMETRI NOKĀ | |||||
VEIDS | 480 | 490 | 500 | 510 | 520 |
Nominālā maksimālā jauda (Pmax) [W] | 355 | 363 | 370 | 378 | 386 |
Atvērtas ķēdes spriegums (Voc) [V] | 60.46 | 60.46 | 60.42 | 60.50 | 60.08 |
Maksimālais jaudas spriegums (Vmp) [V] | 51.37 | 51.85 | 52.35 | 52.99 | 53.35 |
Īssavienojuma strāva (Isc) [A] | 8.35 | 7.94 | 8.54 | 8.61 | 8.18 |
Maksimālā jaudas strāva (Imp) [A] | 6.92 | 7.00 | 7.07 | 7.13 | 7.21 |
NOKT | Apstarošana 800W / m², apkārtējā temperatūra 20 ℃, vēja ātrums 1m / s, AM1,5G | ||||
DARBĪBAS NOSACĪJUMI | |
Maksimālais sistēmas spriegums | 1000 V / 1500 V DC (IEC) |
Darbības temperatūra | -40℃~+85℃ |
Maksimālais sērijas drošinātājs | 20A |
Maksimālā statiskā slodze priekšā | 5400Pa |
Maksimālā statiskā slodze, aizmugure | 2400Pa |
NOKT | 45±2℃ |
Pieteikuma klase | A klase |
【Mehāniskie dati】
SPECIFIKĀCIJAS | |
Šūna | Mono |
svars | 26kg ± 3% |
Izmēri | 1956 ± 2mmx1310 ± 2mmx45 ± 1mm |
Kabeļa šķērsgriezuma izmērs | 4mm2 |
Šūnu skaits | 96(8x12) |
Sadales kārba | IP68, 4 diodes |
Savienotājs | QC 4.10-35 |
Kabeļa garums (ieskaitot savienotāju) | Portrets: 300 mm (+) / 400 mm (-); Ainava: 1000 mm (+) / 1000 mm (-) |
Iepakojuma konfigurācija | 30 par paleti |
【Sertifikāts】
【Garantija】
