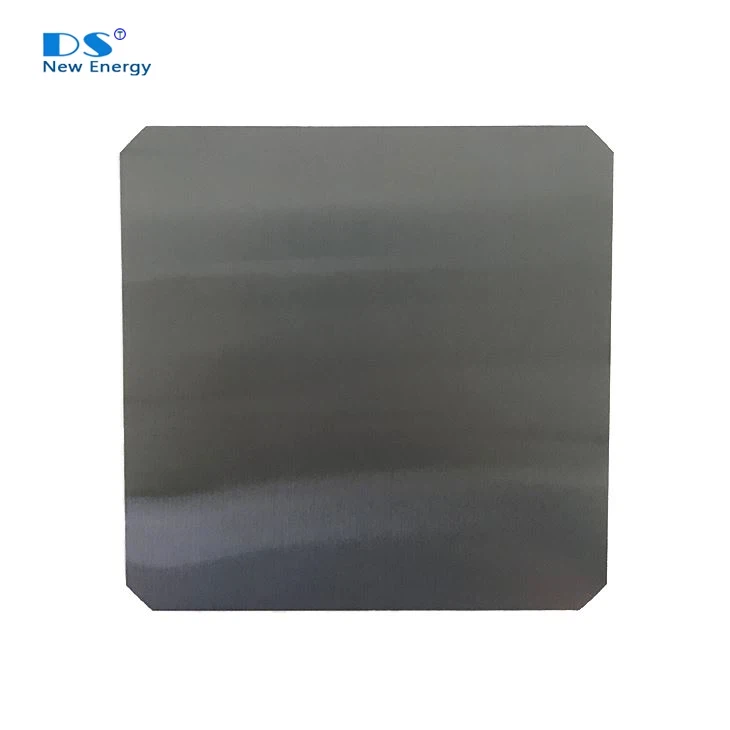

Optimizēts augstas efektivitātes saules enerģijas lietojumiem, N-veida M6 monokristāliskajam silīcija vafelam ir pseido-kvadrāts 166 × 166 mm dizains ar izcilām materiāla īpašībām. Izgatavots, izmantojot CZ metodi ar fosfora dopingu, tā nodrošina izcilu kristāla kvalitāti ar<100>Orientācija un zems defektu blīvums (mazāks vai vienāds ar 500 cm⁻²). Vafele piedāvā N tipa vadītspēju ar 1,0–7,0 Ω · cm pretestību un lielāku vai vienādu ar 1000 µs nesēja kalpošanas laiku, padarot to par ideālu TopCon un heterojunkcijas šūnu tehnoloģijām. Tās precīzā ģeometrija (φ223 mm diametrs, mazāks vai vienāds ar 27 µM TTV) un stingri virsmas kvalitātes standarti nodrošina optimālu veiktspēju fotoelektriskajos moduļos. M6 lielums nodrošina perfektu līdzsvaru starp šūnu efektivitāti un ražošanas produktivitāti modernām saules ražošanas līnijām.
1. Materiāla īpašības
|
Īpašums |
Specifikācija |
Pārbaudes metode |
|
Augšanas metode |
CZ |
|
|
Kristalitāte |
Monokristālisks |
Preferenciālas kodināšanas metodes(ASTM F47-88) |
|
Vadītspējas tips |
N-tips |
Napson EC-80TPN |
|
Palīgviela |
Fosfors |
- |
|
Skābekļa koncentrācija [OI] |
Mazāk vai vienāds ar8e +17 at/cm3 |
FTIR (ASTM F121-83) |
|
Oglekļa koncentrācija [CS] |
Mazāk vai vienāds ar5e +16 at/cm3 |
FTIR (ASTM F123-91) |
|
Etch bedres blīvums (dislokācijas blīvums) |
Mazāk vai vienāds ar500 cm-2 |
Preferenciālas kodināšanas metodes(ASTM F47-88) |
|
Orientācija uz virsmu |
<100>± 3 grāds |
Rentgena difrakcijas metode (ASTM F26-1987) |
|
Pseido kvadrātveida malu orientācija |
<010>,<001>± 3 grāds |
Rentgena difrakcijas metode (ASTM F26-1987) |
2.Elektriskās īpašības
|
Īpašums |
Specifikācija |
Pārbaudes metode |
|
Pretestība |
1,0-7,0 ω.cm
|
Vafeļu pārbaudes sistēma |
|
MCLT (minoritāšu pārvadātāja mūža laiks) |
Lielāks vai vienāds ar 1000 µs
|
Sinton BCT-400 Pārejošs
(Ar injekcijas līmeni: 5E14 cm-3)
|
3.gometrija
|
Īpašums |
Specifikācija |
Pārbaudes metode |
|
Ģeometrija |
pseido laukums |
|
|
Slīpā malas forma
|
ap | |
|
Vafeles puses garums |
166 ± 0,25 mm
|
Vafeļu pārbaudes sistēma |
|
Vafeles diametrs |
φ223 ± 0,25 mm |
Vafeļu pārbaudes sistēma |
|
Leņķis starp blakus esošajām pusēm |
90 grādi ± 0,2 grādi |
Vafeļu pārbaudes sistēma |
|
Biezums |
180﹢ 20/﹣10 µm
175﹢ 20/﹣10 µm
170﹢ 20/﹣10 µm
160﹢ 20/﹣10 µm
150﹢ 20/﹣10 µm
|
Vafeļu pārbaudes sistēma |
|
TTV (kopējā biezuma variācija) |
Mazāk vai vienāds ar 27 µm |
Vafeļu pārbaudes sistēma |
4.Virsmas īpašības
|
Īpašums |
Specifikācija |
Pārbaudes metode |
|
Griešanas metode |
Dw |
-- |
|
Virsmas kvalitāte |
Kā sagriezts un notīrīts, nav redzams piesārņojums (eļļa vai tauki, pirkstu nospiedumi, ziepju traipi, vircas traipi, epoksīda/līmes traipi nav atļauti) |
Vafeļu pārbaudes sistēma |
|
Zāģes zīmes / pakāpieni |
Mazāks vai vienāds ar 15 µm |
Vafeļu pārbaudes sistēma |
|
Noliekties |
Mazāks vai vienāds ar 40 µm |
Vafeļu pārbaudes sistēma |
|
Vilkšana |
Mazāks vai vienāds ar 40 µm |
Vafeļu pārbaudes sistēma |
|
Mikroshēma |
dziļums mazāks vai vienāds ar 0,3 mm un garums ir mazāks vai vienāds ar 0,5 mm maks. 2/gab; Nav v-mikroshēmas |
Kailas acis vai vafeļu pārbaudes sistēma |
|
Mikro plaisas / caurumi |
Nav atļauts |
Vafeļu pārbaudes sistēma |
